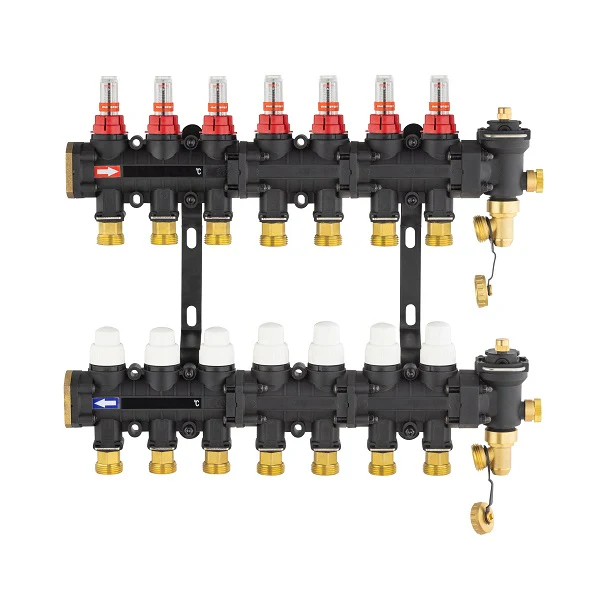

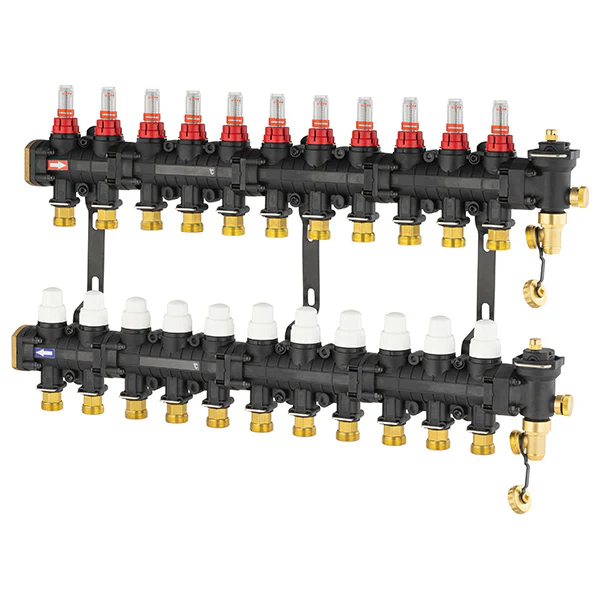

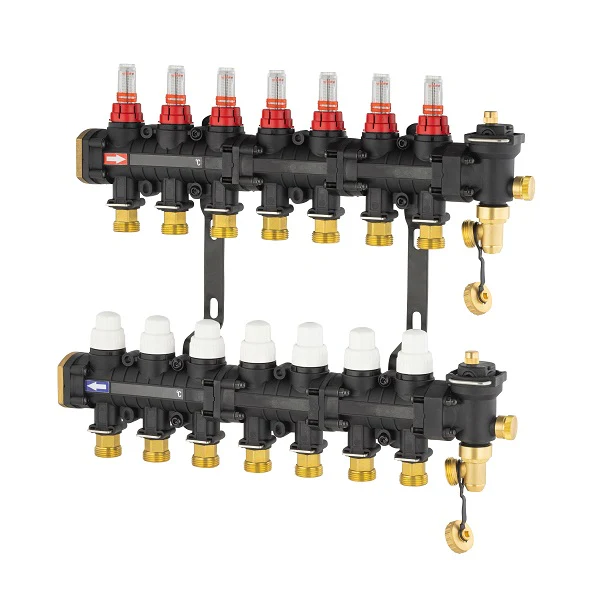

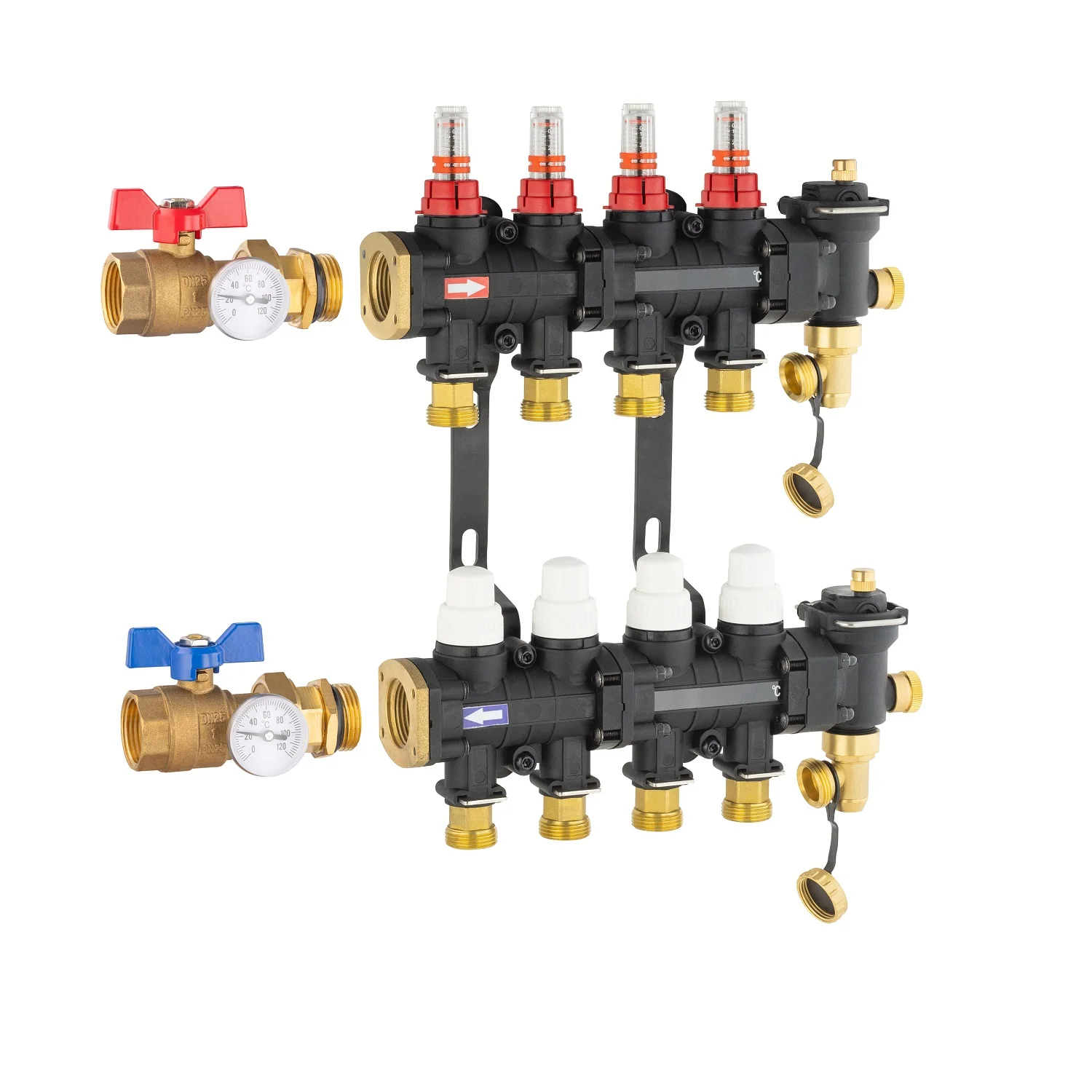

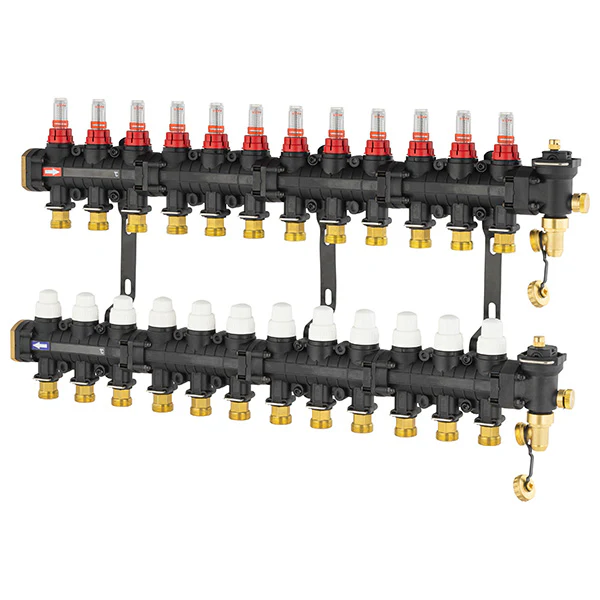

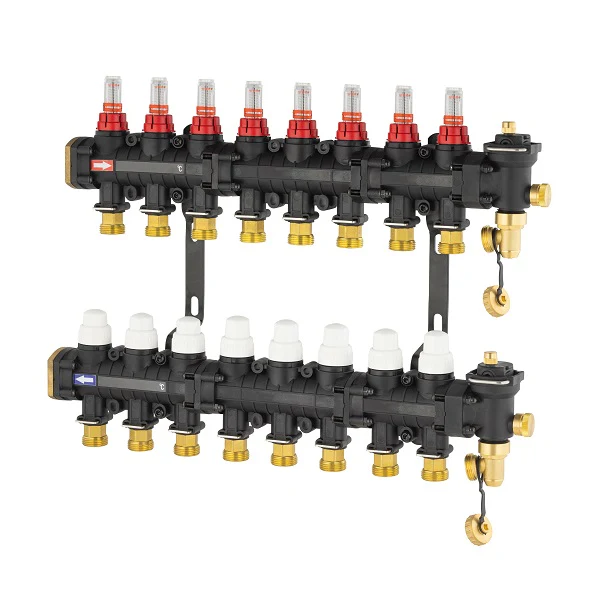

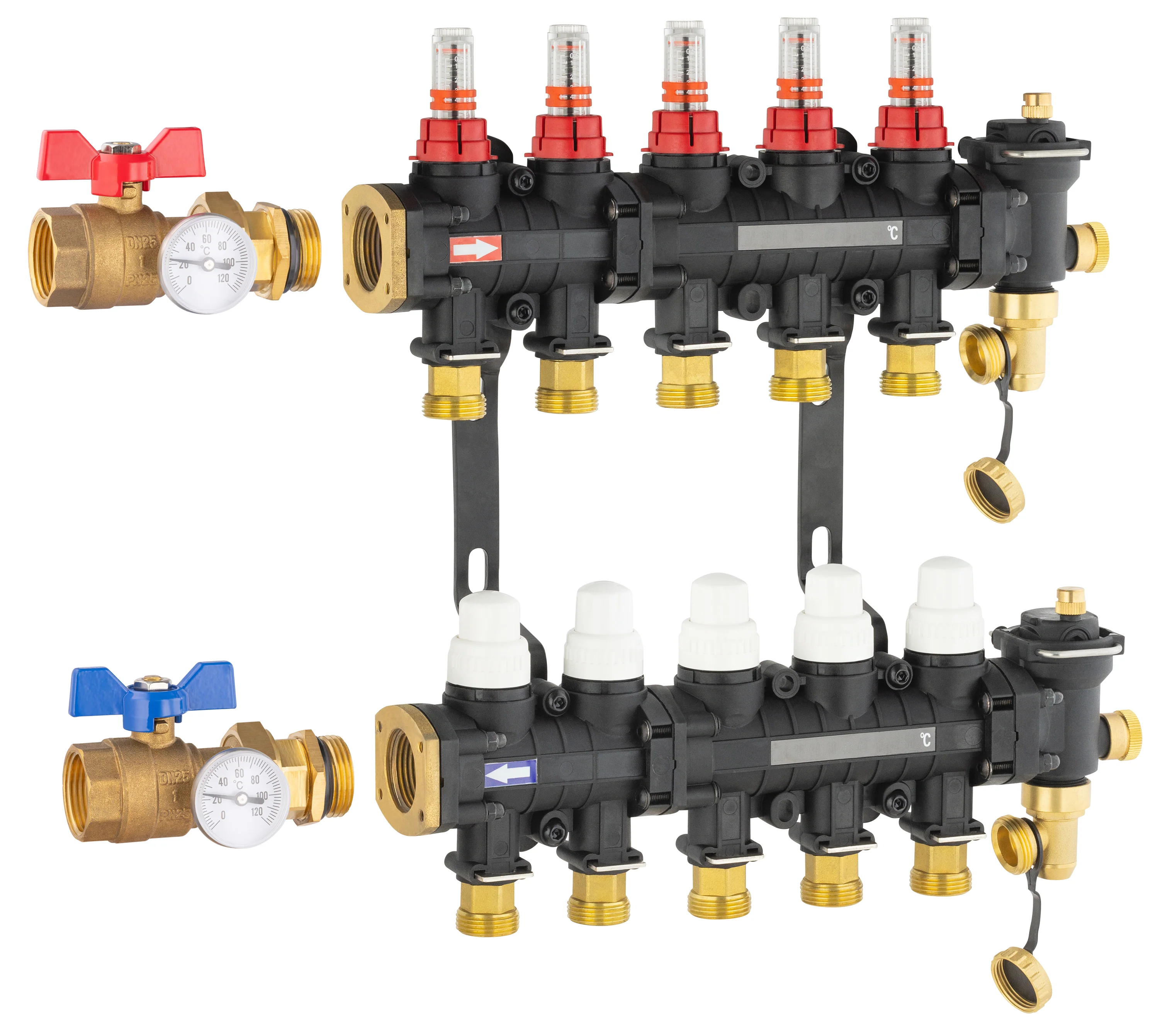

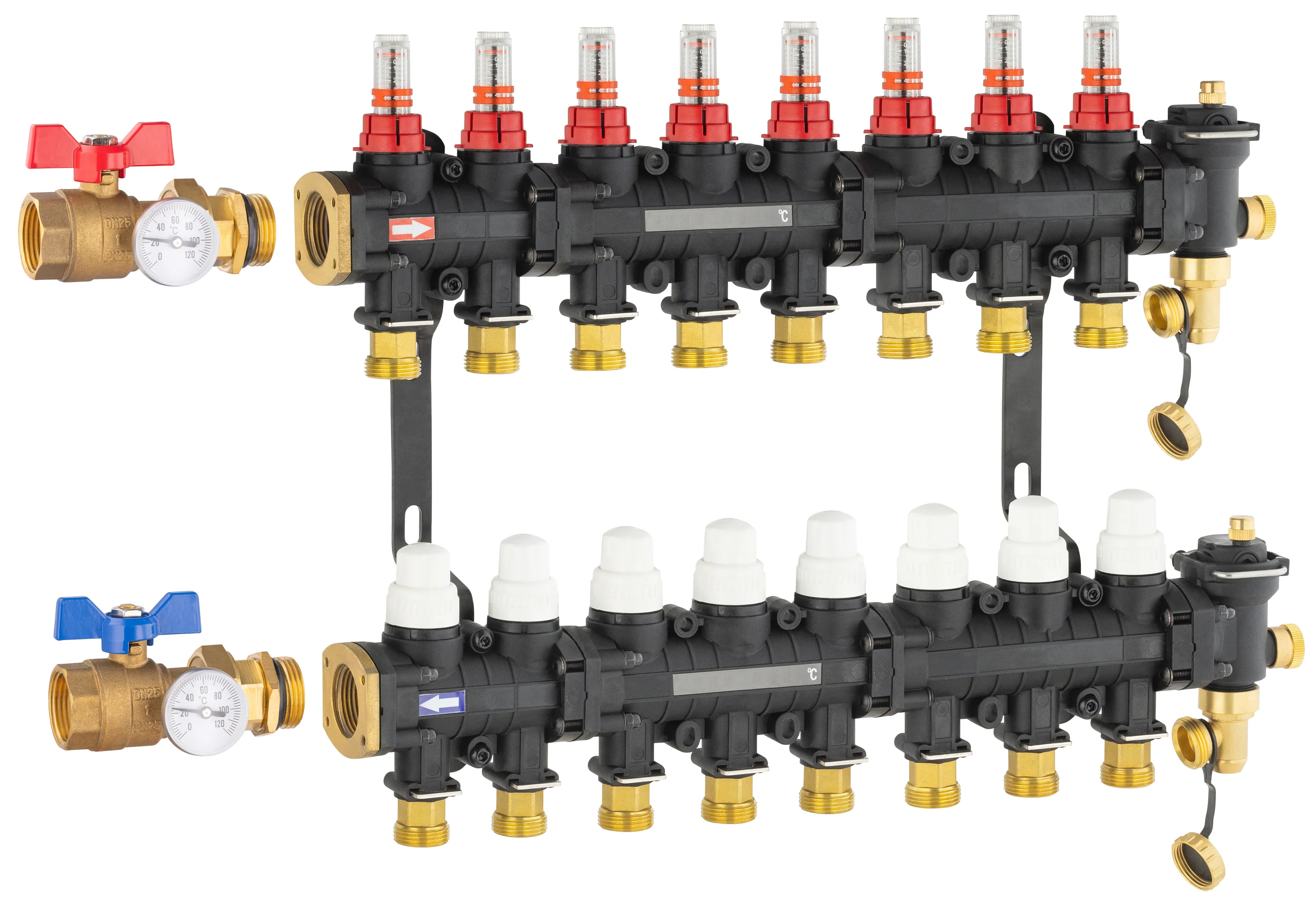

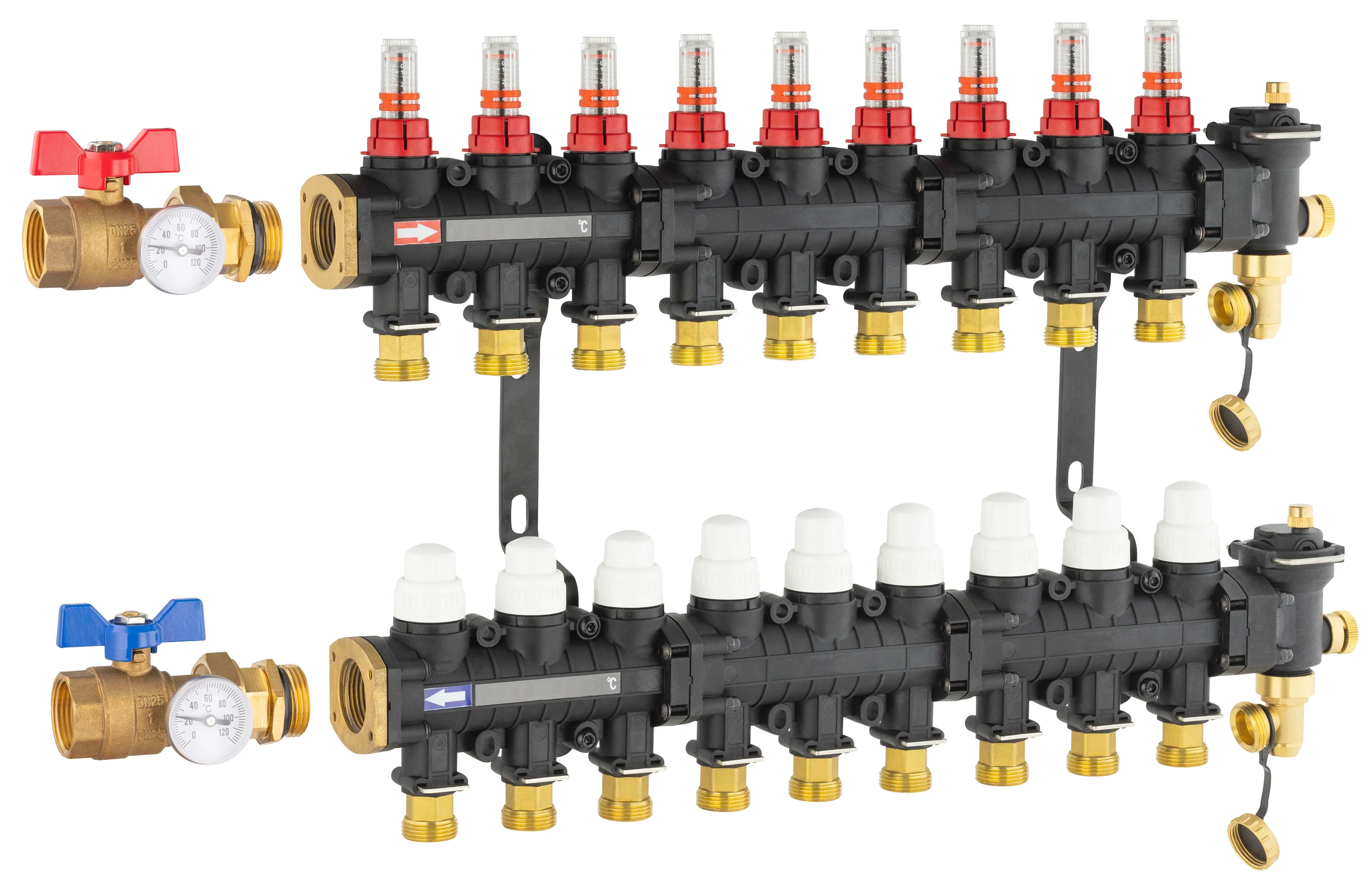

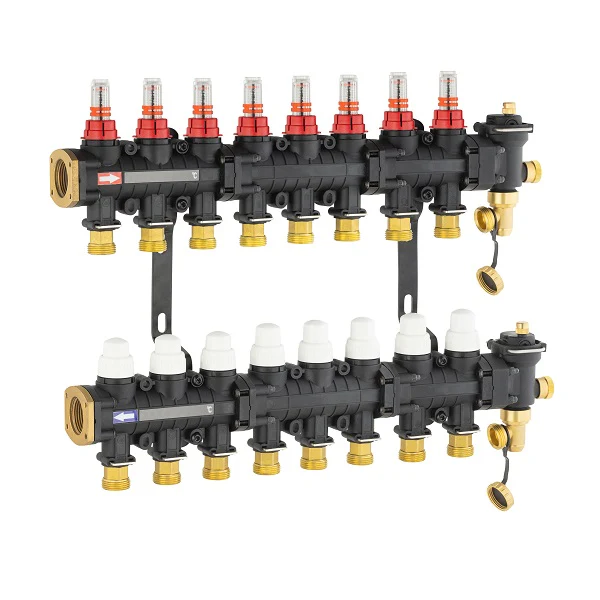

Colector para suelo radiante / refrescante
Descubra nuestros colectores de poliamida reforzados con fibra de vidrio, especialmente diseñados para instalaciones de suelo radiante y suelo radiante/refrescante. Una solución de calefacción por suelo radiante reversible que le brinda comodidad óptima durante todo el año, ya sea durante las frías estaciones de invierno o los cálidos veranos.
El diseño de estos colectores en el material Vydyne reforzado con fibra de vidrio está especialmente pensado para garantizar una alta resistencia térmica y una rigidez óptima. Gracias a este diseño innovador, nuestros colectores ofrecen un aislamiento natural, eliminando así cualquier riesgo de condensación durante el uso de la función refrescante.
Entregados preensamblados en su embalaje reforzado, para una instalación tranquila y eficiente.

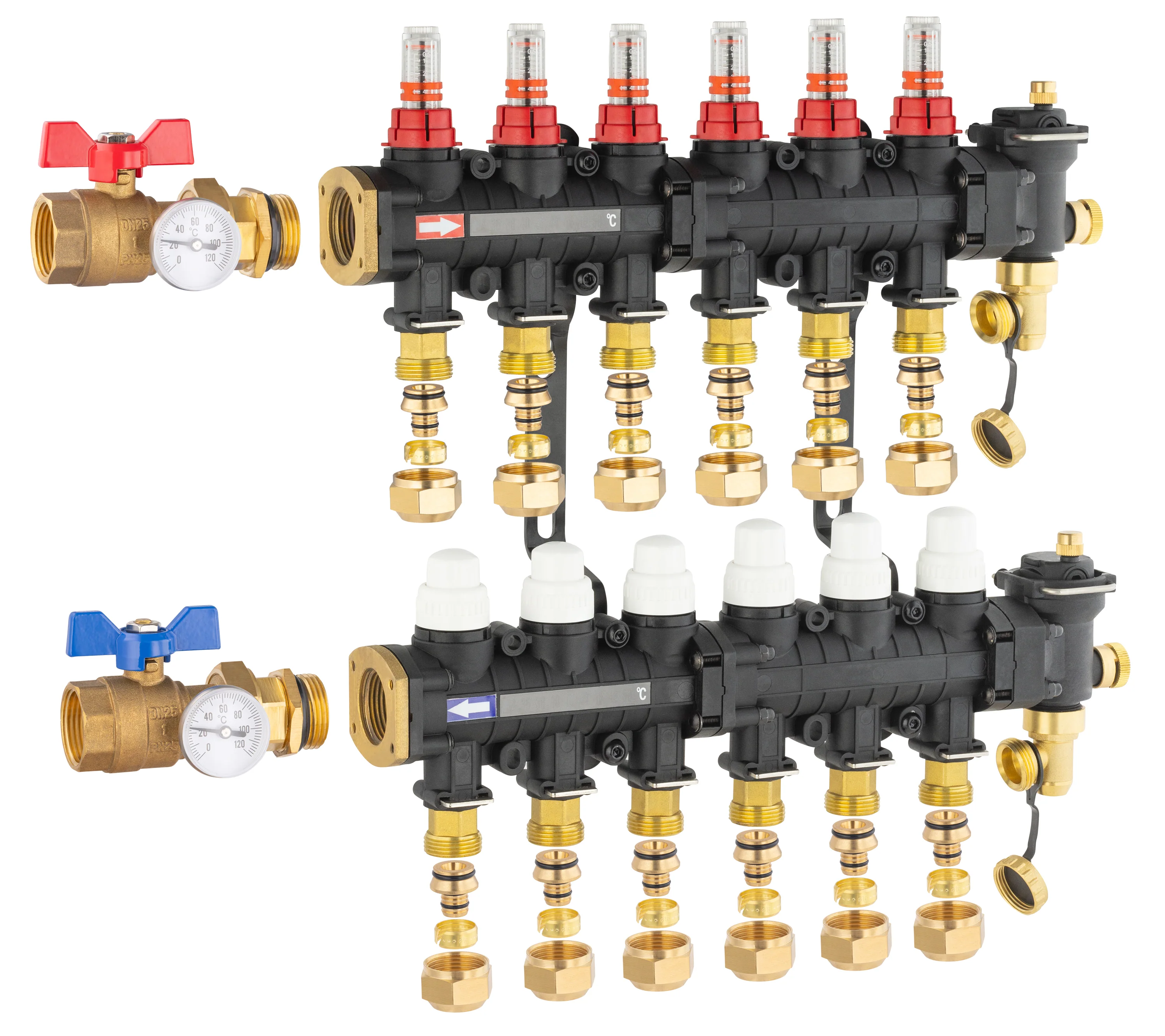

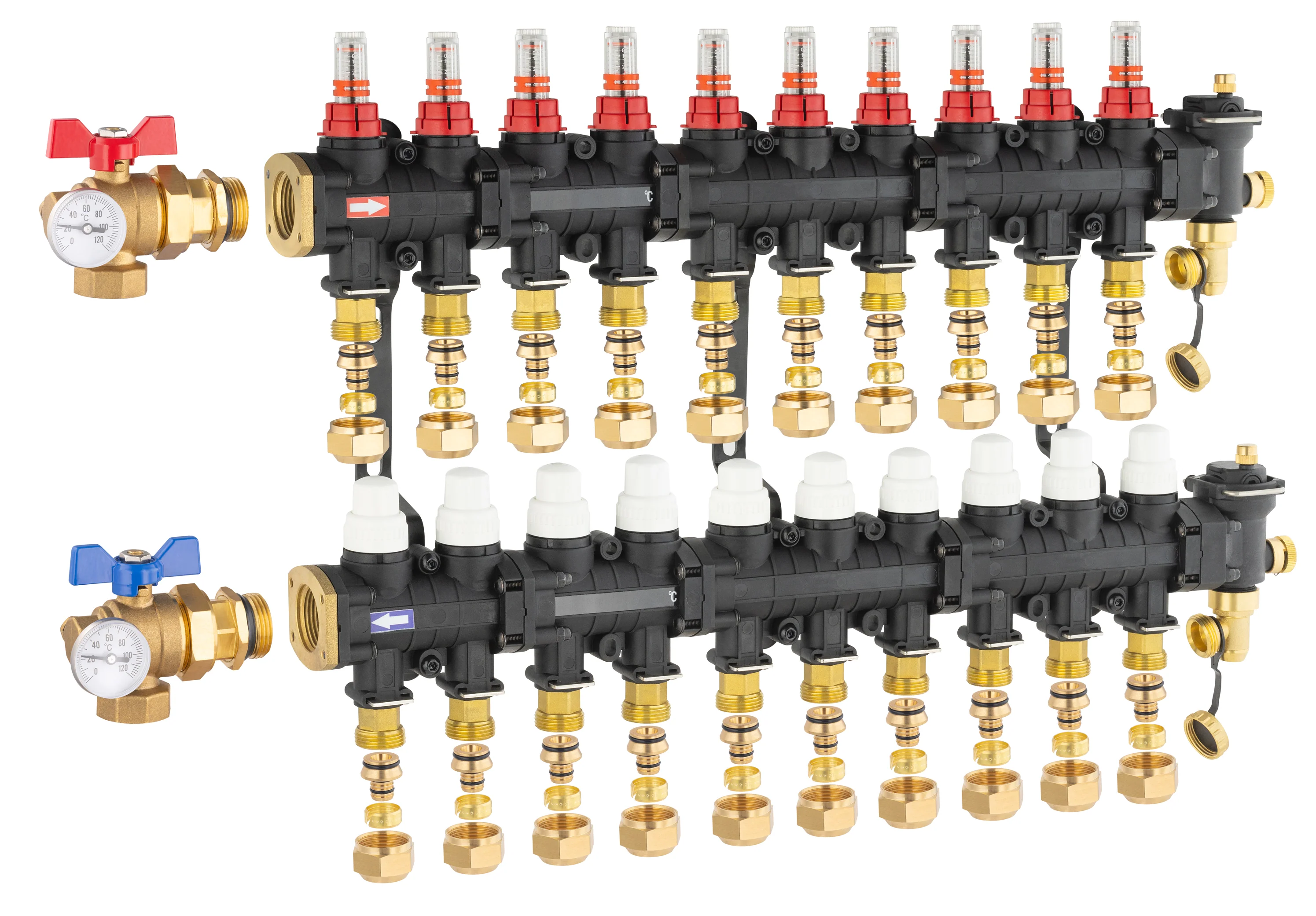

Las entradas de los colectores están equipadas con inserciones de latón de alta calidad para asegurar una conexión óptima de las válvulas, garantizando así un flujo suave de agua en su sistema de calefacción.
La instalación de nuestro modelo preensamblado es muy sencilla, listo para ser fijado en la pared y conectado. Cada colector está equipado con roscas hembra (1 pulgada) para la conexión a las válvulas y a todo tipo de tuberías.
Cada salida del colector está equipada con un medidor de flujo, lo que permite el equilibrio de los circuitos mediante una simple rotación de los medidores de flujo. También se incluyen anillos de marcado de flujo para facilitar la ajuste y gestión del flujo en cada circuito.
Hemos asegurado la seguridad de su instalación mediante la cápsula de bloqueo de flujo que previene cualquier ajuste involuntario.
Los retornos de los circuitos son termoajustables, gracias al paso de rosca M30x1.5 (estándar), lo que le permite personalizar fácilmente la temperatura en cada espacio de su hogar, ofreciendo un control preciso de la temperatura en cada habitación, compatible con la instalación de termostatos.
Nuestros colectores son versátiles y compatibles con válvulas termostáticas. El uso del colector es intuitivo, ya que el tapón blanco se puede utilizar como manivela manual si el colector no está equipado con cabezas termostáticas.
Para garantizar un mantenimiento sencillo y un rendimiento duradero, cada colector está equipado con un purgador de aire automático y una llave de drenaje. Puede utilizar una llave cuadrada de 5 milímetros o la huella cuadrada en los tapones suministrados para facilitar la apertura y el cierre del sistema.
Nuestro sistema de drenaje a través de la salida lateral macho 3/4 ofrece una gran flexibilidad para la conexión de cualquier tipo de tubo o manguera, lo que simplifica las operaciones de drenaje y prueba del circuito.
La confiabilidad de las conexiones es primordial, es por eso que utilizamos extremos eurocónicos de latón de 3/4 de pulgada para las salidas y retornos. Puede desmontar fácilmente los extremos al quitar el pasador de bloqueo, para realizar la conexión de los tubos con los accesorios eurocónicos.
No apretar los accesorios con los extremos montados en el colector puede ocasionar daños irreversibles, que no están cubiertos por la garantía.
Elija nuestro par de colectores preensamblados para disfrutar de un sistema de calefacción por suelo radiante reversible, eficiente en energía y diseñado para perdurar. Bríndese un confort incomparable en su hogar con nuestros colectores de alta calidad.

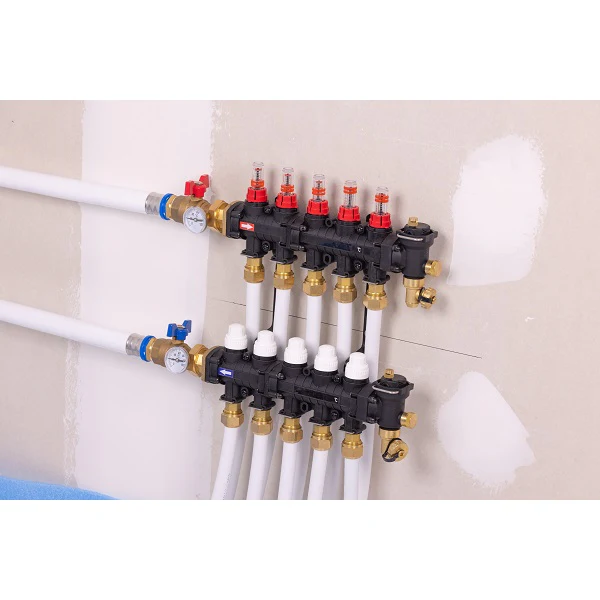

Conexión del colector
La conexión del colector para calefacción por suelo radiante se realiza en unos pocos pasos
1- Marque los tubos
Realice una marca en los tubos, a nivel de las conexiones en las salidas y retornos de los colectores
2- Corte del tubo
Realice un corte recto en la marca utilizando una cortadora de tubos adecuada, luego desbarbe y calibre el tubo con una herramienta adecuada
⚠️ No apriete el accesorio con el inserto montado en el colector, ya que podría dañarlo en caso de apretar en exceso
3- Remueva el inserto de latón
Retire el pasador que sostiene el inserto de latón, utilice una pinza si es necesario, para liberar el inserto de latón y proceder con la conexión de manera cómoda.
4- Realice la conexión

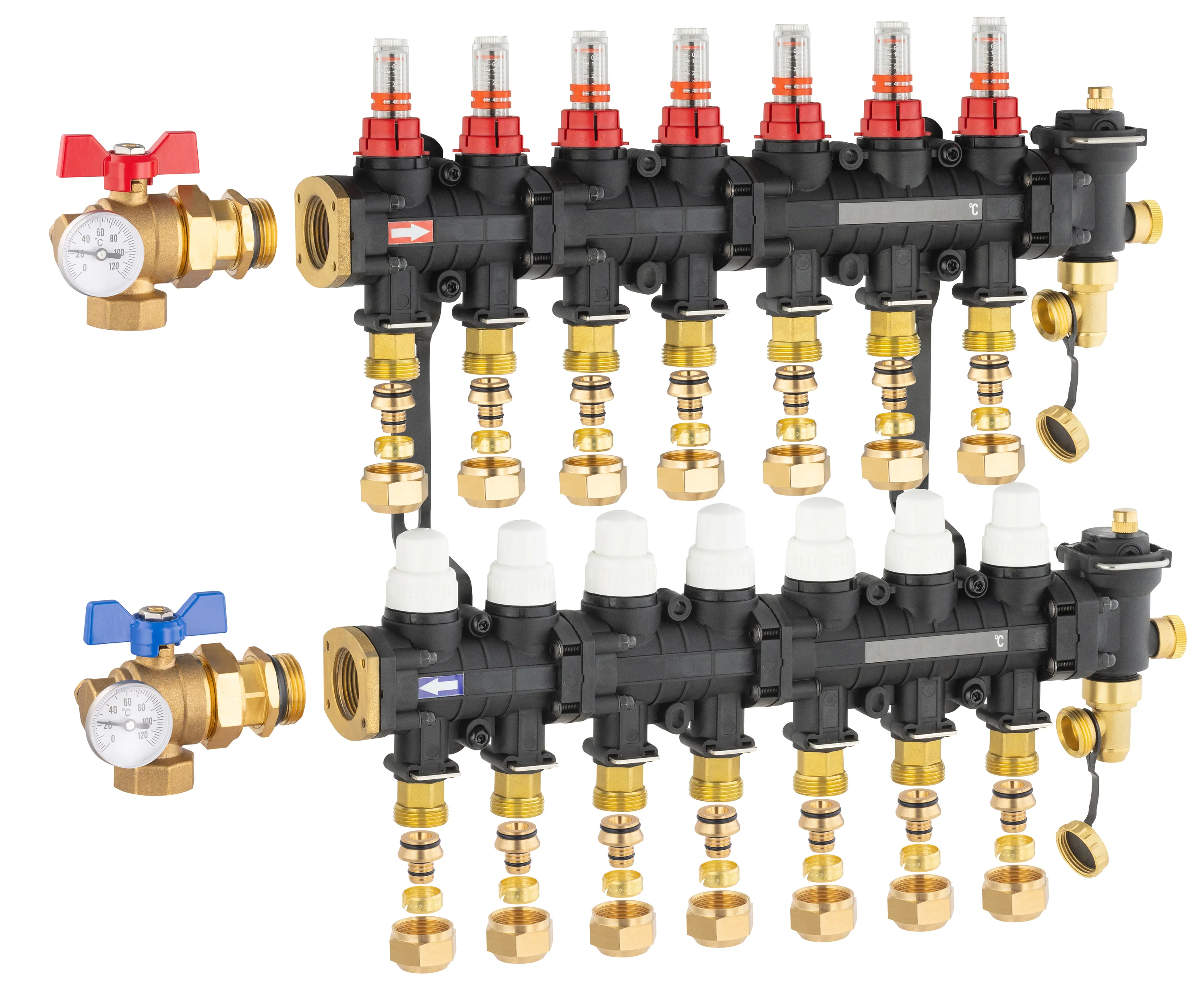

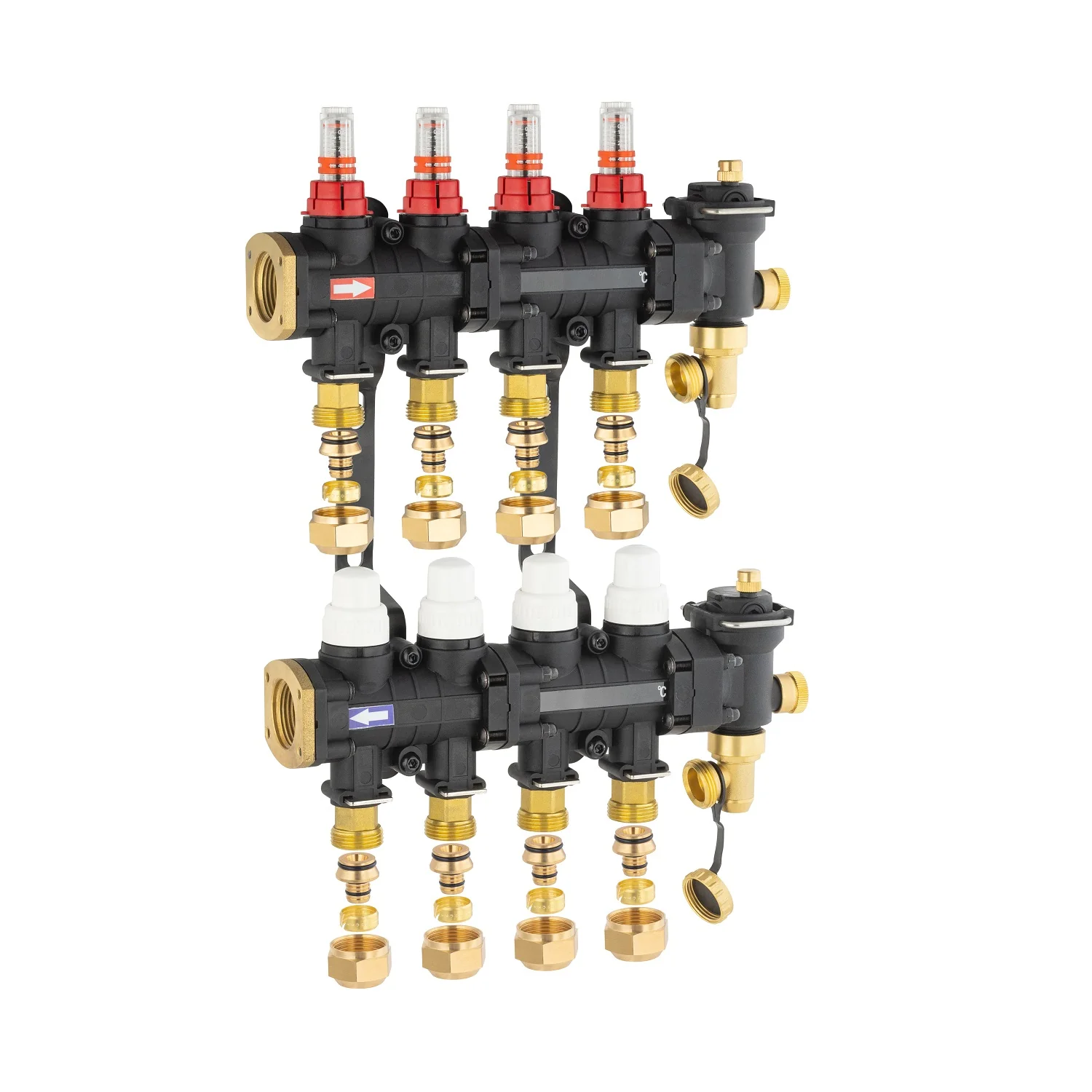

Realice las conexiones utilizando accesorios eurocono, atornillándolos con dos llaves planas, una vez que el inserto esté separado del colector
Apriete firmemente pero sin excederse
5- Conecte los insertos

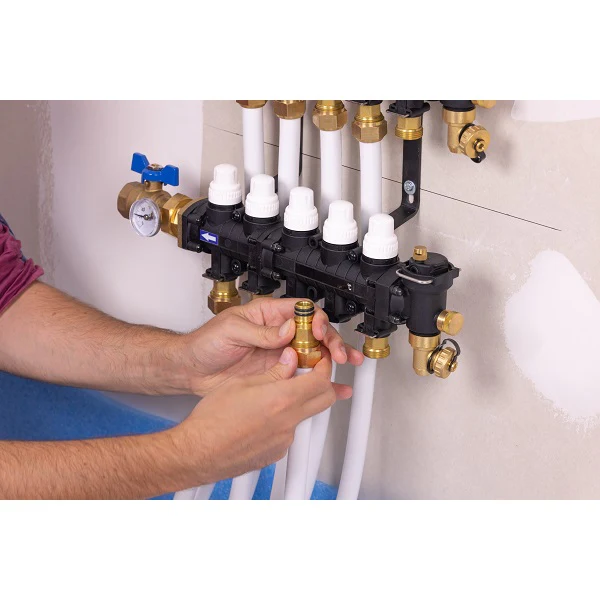

Una vez que los accesorios eurocono estén atornillados en los insertos, vuelva a colocar estos en las salidas y retornos del colector, luego vuelva a colocar los pasadores de bloqueo.
6- Realice una prueba

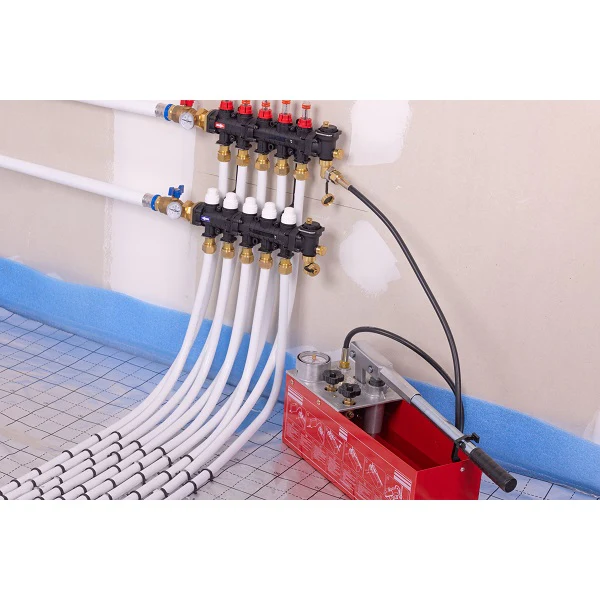

Realice una prueba en sus conexiones utilizando una bomba de prueba, que debe conectarse a un módulo de drenaje
Aumente la presión temporalmente hasta 6 bares para probar la instalación y verificar sus conexiones
Cómo invertir el sentido del colector
Colector para suelo radiante / refrescante
| Material principal |
Vydyne PA66+30GF Resina reforzada con fibra de vidrio |
| Aplicación | Distribución de agua para calefacción por suelo radiante y enfriamiento |
| Presión de servicio | 5 Bar |
| Presión máxima | 6 Bar |
| Temperatura mínima | 2°C |
| Temperatura máxima | 60°C |
| Diámetro nominal (paso interior) | 32 Milímetros |
| Distancia entre cada salida | 50 Milímetros |
| Medidores de flujo |
Ajustables de 0.5 a 5 litros por minuto con un tubo de diámetro 16 mm Ajustables de 0.5 a 8 litros por minuto con un tubo de diámetro 20 mm |
Guía de selección del modelo
|
Superficie del suelo radiante |
Número de circuitos necesarios |
|---|---|
| 30 m² | 2 circuitos |
| 40 m² | 3 circuitos |
| 50 m² | 4 circuitos |
| 60 m² | 5 circuitos |
| 70 m² | 6 circuitos |
| 80 m2 / 90 m² | 7 circuitos |
| 100 m² | 8 circuitos |
| 110 m2 / 120 m² | 9 circuitos |
| 120 m2 /130 m² | 10 circuitos |
*m² = metro cuadrado
*circuito = bucle
Un bucle no puede suministrar a dos habitaciones diferentes
Puede ser necesario utilizar varias parejas de colectores para lograr una instalación adecuada, manteniendo la homogeneidad de las longitudes de los bucles en cada pareja de colectores, y la posición central de cada pareja de colectores en relación con el circuito alimentado
